Máy cắt không khí ABB Emax – ACB EMAX

Home › THIẾT BỊ ĐIỆN › Thiết bị điện ABB › MÁY CĂT KHÔNG KHÍ ACB - ABB › Máy cắt không khí ABB Emax – ACB EMAX

Máy cắt không khí ABB Emax – ACB EMAX Air Circuit breaker - ACB do ABB sản xuất

Máy cắt không khí ABB Emax – ACB EMAX

Máy cắt không khí Emax (ACB – Air Circuit Breaker) là thiết bị đóng cắt do hãng ABB sản xuất. luôn được đánh giá cao vì hiệu suất điện cao. Mô-đun tối đa và tiêu chuẩn hóa mà tất cả tính năng phạm vi. Độ an toàn, chất lượng và tính hợp lý rất cao của chúng.

Máy cắt không khí điện áp thấp Emax. Là sản phẩm hàng đầu. Có sẵn trên thị trường hiện nay cho tất cả các ứng dụng về chức năng và chất lượng xuất sắc.

Sản xuất tại Ý, bảo vệ quá tải, ngắn mạch.
Chỉnh dòng quá tải với trip điện tử: từ 0.4 – 1In.
Được nhiệt đới hoá, dễ dàng lắp đặt, dòng định mức tới 6300A.
Khả năng cắt dòng ngắn mạch lên đến 150kA.
Đáp ứng tiêu chuẩn IEC 60947-2.
Liên động cơ khí và điện khi đấu nối ATS
Có 2 Kiểu cố đinh (Fixed type) và kéo ra được (With drawable)
Nhiều kiểu kết nối thanh cái rất linh hoạt

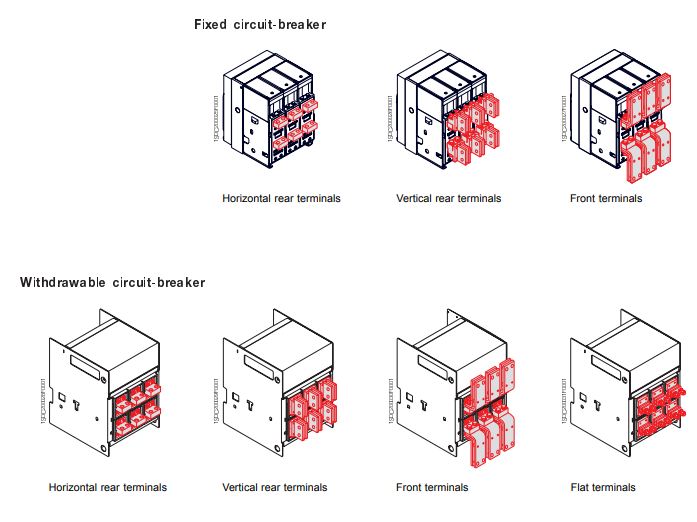

CÁC KIỂU KẾT NỐI MÁY CẮT KHÔNG KHÍ ABB EMAX

Có 2 kiểu là kiểu cố định (Fixed type) và kiểu kéo ra được (With drawable). Ứng với 2 kiểu này sẽ có các kiểu kết nối với thanh cái như hình dưới đây

MÁY CẮT KHÔNG KHÍ ACB – ABB LOẠI CỐ ĐỊNH – FIXED TYPE

MÁY CẮT KHÔNG KHÍ ABB Emax ACB – Loại cố định (Fixed type)
Dòng Cắt	Nhóm hàng	Dòng định mức (A)	3P	4P
42KA	E1B	800	1SDA055600R1	1SDA055608R1
		1000	1SDA059169R1	1SDA059171R1
		1250	1SDA055632R1	1SDA055640R1
		1600	1SDA055664R1	1SDA055672R1
	E2B	2000	1SDA055824R1	1SDA055832R1
50KA	E1N	800	1SDA055696R1	1SDA055704R1
		1000	1SDA059213R1	1SDA059215R1
		1250	1SDA055728R1	1SDA055736R1
		1600	1SDA055760R1	1SDA055768R1
65KA	E2N	1000	1SDA059257R1	1SDA059259R1
		1250	1SDA055856R1	1SDA055864R1
		1600	1SDA055888R1	1SDA055896R1
		2000	1SDA055920R1	1SDA055928R1
	E3N	2500	1SDA056112R1	1SDA056120R1
	E3N	3200	1SDA056144R1	1SDA056152R1
85KA	E2S	800	1SDA058282R1	1SDA058290R1
		1000	1SDA059301R1	1SDA059303R1
		1250	1SDA055952R1	1SDA055960R1
		1600	1SDA055984R1	1SDA055992R1
		2000	1SDA056016R1	1SDA056024R1
75KA	E3S	1000	1SDA059385R1	1SDA059387R1
		1250	1SDA056176R1	1SDA056184R1
		1600	1SDA056208R1	1SDA056216R1
		2000	1SDA056240R1	1SDA056248R1
		2500	1SDA056272R1	1SDA056280R1
		3200	1SDA056304R1	1SDA056312R1
	E4S	4000	1SDA056784R1	1SDA056792R1
100KA	E3H	800	1SDA056336R1	1SDA056344R1
		1000	1SDA059345R1	1SDA059347R1
		1250	1SDA056368R1	1SDA056376R1
		1600	1SDA056400R1	1SDA056408R1
		2000	1SDA056432R1	1SDA056440R1
		2500	1SDA056464R1	1SDA056472R1
		3200	1SDA056496R1	1SDA056504R1
	E4H	4000	1SDA056848R1	1SDA056856R1
	E6H	5000	1SDA056976R1	1SDA056984R1
	E6H	6300	1SDA057008R1	1SDA057016R1
150KA	E6V	3200	1SDA057040R1	1SDA057048R1
		4000	1SDA057072R1	1SDA057080R1
		5000	1SDA057104R1	1SDA057112R1
		6300	1SDA057136R1	1SDA057144R1

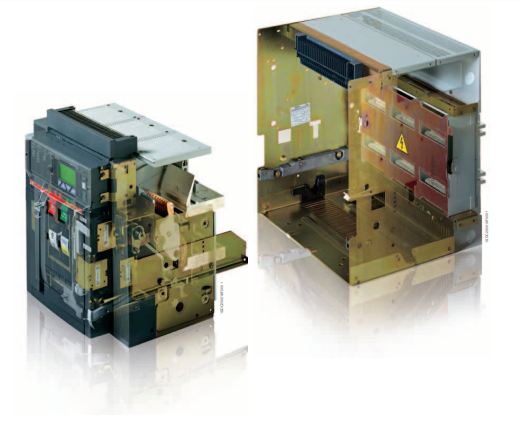

MÁY CẮT KHÔNG KHÍ ABB LOẠI KÉO RA ĐƯỢC – WITHDRAWABLE

MÁY CẮT KHÔNG KHÍ ABB Emax ACB – Loại kéo ra được (With–drawable type)
Dòng Cắt	Nhóm hàng	Dòng định mức (A)	3P	4P
42KA	E1.2B	630	1SDA072051R1	1SDA072681R1
		800	1SDA072091R1	1SDA072721R1
		1000	1SDA072131R1	1SDA072761R1
		1250	1SDA072171R1	1SDA072801R1
		1600	1SDA072211R1	1SDA072841R1
		1600	1SDA073907R1(FP)	1SDA073908R1(FP)
	E2.2B	2000	1SDA072371R1(MP)	1SDA073001R1(MP)
			1SDA073909R1(FP)	1SDA073910R1(FP)
50KA	E1.2C	630	1SDA072061R1	1SDA072691R1
		800	1SDA072101R1	1SDA072731R1
		1000	1SDA072141R1	1SDA072771R1
		1250	1SDA072181R1	1SDA072811R1
		1600	1SDA072221R1(MP)	1SDA072851R1(MP)
			1SDA073907R1(FP)	1SDA073908R1(FP)
65KA	E1.2N	630	1SDA072071R1	1SDA072701R1
		800	1SDA072111R1	1SDA072741R1
		1000	1SDA072151R1	1SDA072781R1
		1250	1SDA072191R1	1SDA072821R1
		1600	1SDA072231R1(MP)	1SDA072861R1
			1SDA073907R1(FP)	1SDA073908R1(FP)
	E2.2N	2000	1SDA072381R1	1SDA073011R1
			1SDA073909R1(FP)	1SDA073910R1(FP)
		2500	1SDA072411R1	1SDA073041R1
			1SDA073911R1(FP)	1SDA073912R1(FP)
	E4.2N	3200	1SDA072491R1(MP)	1SDA073121R1(MP)
			1SDA073913R1(FP)	1SDA073914R1(FP)
		4000	1SDA072541R1	1SDA073171R1
			1SDA073915R1(FP)	1SDA073916R1(FP)
85KA	E2.2S	800	1SDA072251R1	1SDA072881R1
		1000	1SDA072281R1	1SDA072911R1
		1250	1SDA072311R1	1SDA072941R1
		1600	1SDA072351R1	1SDA072981R1
		2000	1SDA072391R1	1SDA073021R1
			1SDA073909R1(FP)	1SDA073910R1
		2500	1SDA072421R1	1SDA073051R1
			1SDA073911R1(FP)	1SDA073912R1(FP)
			1SDA072501R1	1SDA073131R1
	E4.2S	3200	1SDA073913R1	1SDA073914R1
		4000	1SDA072551R1	1SDA073181R1
			1SDA073915R1(FP)	1SDA073916R1(FP)
